Open BIM RenoZEB - Focchi Facades

Open BIM RenoZEB - Focchi Facades è un software gratuito che progetta l’integrazione in facciata dei pannelli Focchi.

Il software è sviluppato come parte del progetto di ricerca “RenoZEB: Accelerating energy RENOvation solutions for Zero Energy Buildings and Neighbourhoods” che è parte integrante del programma strategico dell’Unione Europea "Horizon 2020".

"Open BIM RenoZEB - Focchi Facades" è integrato nel flusso di lavoro Open BIM.

INDICE

Descrizione
Iniziare il lavoro
Ambiente di lavoro
Documenti generati
Flusso di lavoro Open BIM
Ulteriori informazioni
Software collegati

Descrizione

Open BIM RenoZEB - Focchi Facades è un software gratuito per realizzare il disegno e la progettazione d’integrazione in facciate dei pannelli Focchi. Il programma è annesso nel flusso di lavoro Open BIM, che permette di esportare la soluzione costruttiva definita nel modello BIM, di un progetto salvato in BIMserver.center, e diventa parte integrante del flusso di lavoro collaborativo, multidisciplinare e multi usuario che caratterizza la tecnologia Open BIM.

L’obiettivo del programma è ottenere un computo metrico con il numero e le dimensioni di ogni pannello inserito nel progetto, per trasmettere le informazioni all’azienda che provvede a fabbricare i pannelli necessari. Tutti i pannelli sono disegnati in 3D e diventano parte delle informazioni del modello BIM del progetto.

"Open BIM RenoZEB - Focchi Facades" è un software per lo sviluppo della ricerca “RenoZEB: Accelerating energy RENOvation solutions for Zero Energy Buildings and Neighbourhoods” inserito nel programma strategico dell’Unione Europea "Horizon 2020".

Iniziare il lavoro

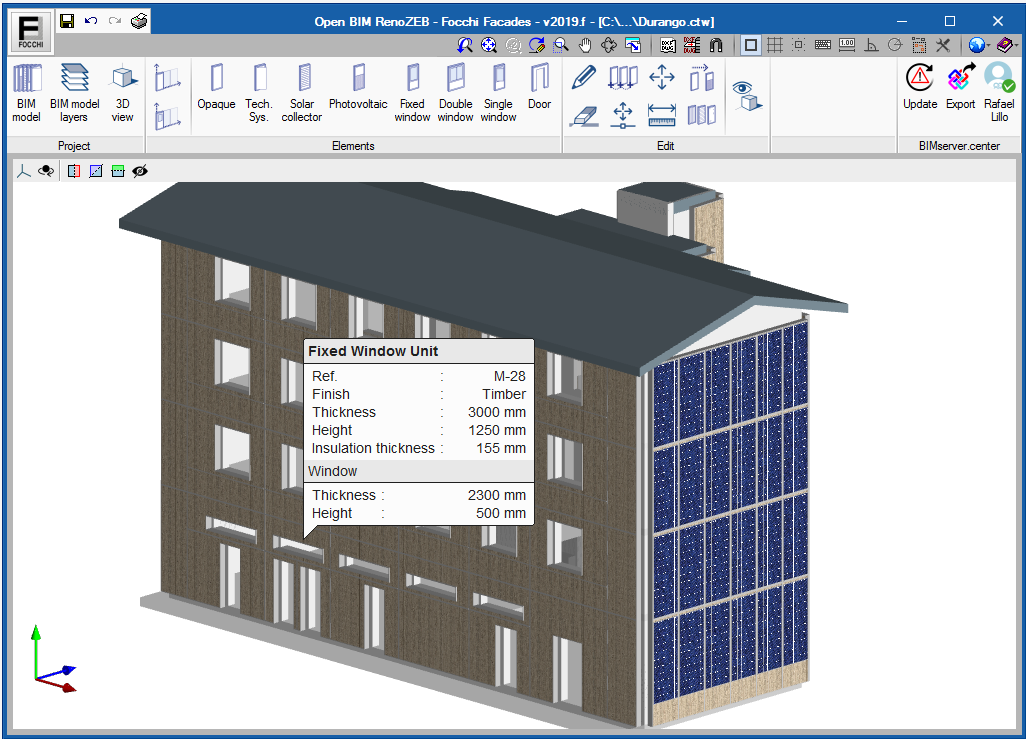

Il software è concepito per inserire in una vista 3D i pannelli Focchi sulla facciata importata dal modello architettonico dell’edificio.

Per iniziare il lavoro è necessario che l’utente colleghi il lavoro a un progetto BIM esistente, nella piattaforma BIMserver.center, che contenga il modello con la geometria dell’edificio (generato dai software CAD/BIM come IFC Builder, Allplan, Archicad o Revit).

"Open BIM RenoZEB - Focchi Facades" restituirà nella vista 3D le caratteristiche del tetto, dei solai, delle finestre e delle aperture esterne, in modo tale da leggere le superfici del modello 3D come superfici disponibili per la disposizione dei pennelli Focchi.

Ambiente di lavoro

Interfaccia 3D

Con "Open BIM RenoZEB - Focchi Facades" l’utente inserisce i dati direttamente nella vista 3D. In questo modo, l’ambiente di lavoro è più intuitivo, a differenza di una interfaccia 2D.

Lo zoom e la rotazione della vista 3D si modificano nella barra strumenti di visualizzazione (situata sopra la barra strumenti), o in forma più rapida cliccando il mouse e il pulsante CTRL della tastiera:

Zoom
Con il bottone centrale del mouse
Rotazione nella vista 3d
Si può ruotare la vista 3D mantenendo premuto il pulsante CTRL della tastiera e contemporaneamente il tasto destro o sinistro del mouse.

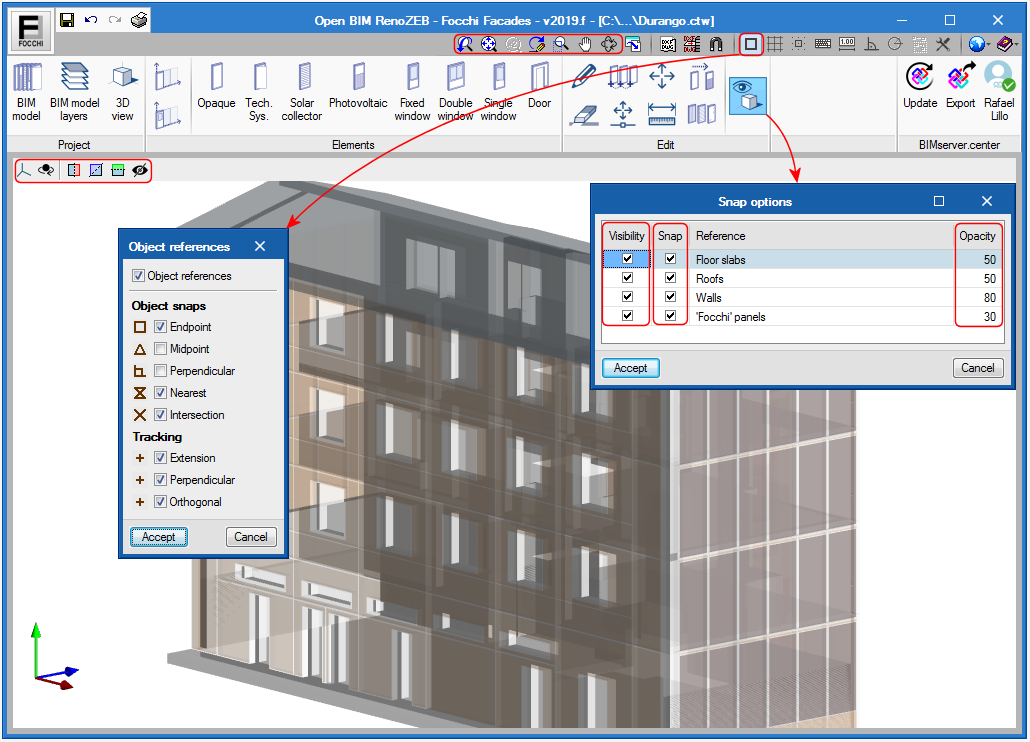

Nella barra degli strumenti, il pulsante “Snap options” permette di attivare la visualizzazione e la selezione degli elementi visualizzati nella vista 3D e l’opzione di trasparenza degli elementi.

Il tipo di selezione (punto finale, punto medio, intersezione...) si può configurare con lo strumento “Object references” presente nella barra degli strumenti.

Nella parte superiore sinistra della vista, così come in altri programmi Open BIM di CYPE, è presente uno strumento per visualizzare le sezioni e il punto sul quale gira la vista 3D (centro geometrico o punto selezionato con il mouse mentre si sta ruotando la vista).

Tipo di pannelli

"Open BIM RenoZEB – Focchi Facades" lavora con 8 tipi di pannelli per lo sviluppo del progetto di ricerca "RenoZEB: Accelerating energy RENOvation solutions for Zero Energy Buildings and Neighbourhoods":

Opaque (Opaco)
Techical System (Sistema tecnico)
Solar collector (Collettore solare)
Photovoltaic (Pannello Fotovoltaico)
Fixed window (Finestre fisse)
Double window (Finestre Doppie)
Single window (Finestre Singole)
Door (Porte)

Nella finestra “Elements” della barra delle applicazioni sono presenti i pulsanti per inserire tutti i tipi di pannelli. Dopo aver sezionato un pannello, si apre una finestra di dialogo nella quale l’utente può inserire i seguenti dati:

Reference (descrizione del pannello)
Thickness (lunghezza)
Height (altezza)
Insulation thickness (profondità)
La finitura del pannello

Dopo aver confermato questi dati, l’utente sceglie la rotazione del pannello su una asse verticale (in una finestrella verticale che si apre in automatico) per posizionarlo nel progetto.

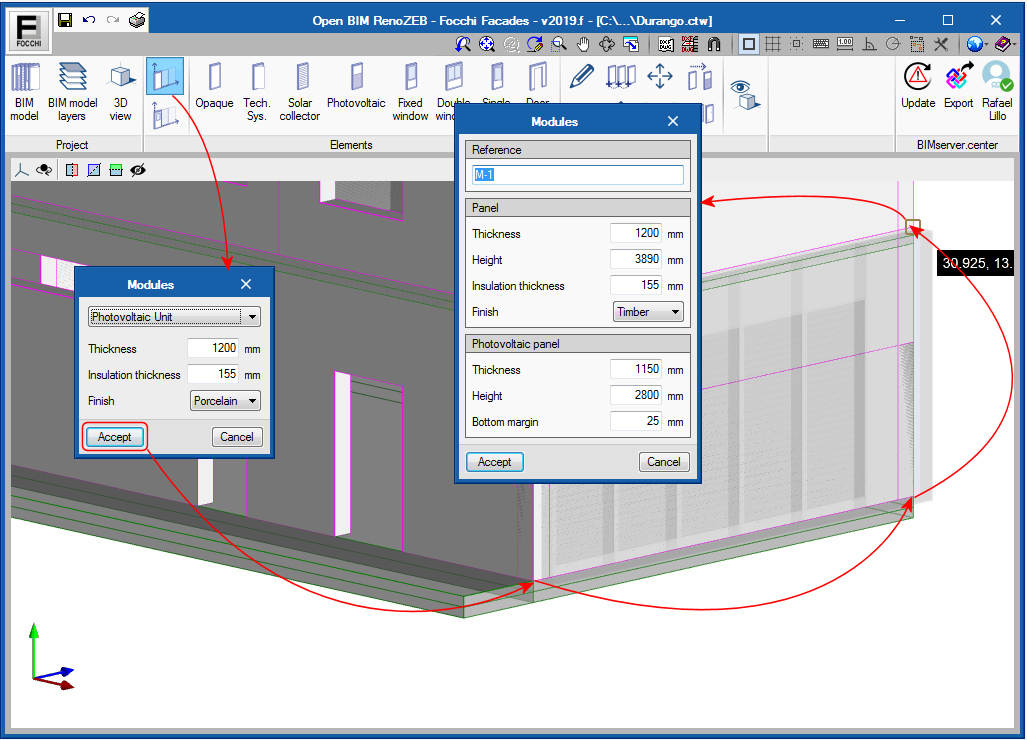

Inserimento assistito dei pannelli

Esiste un modalità di inserimento che permette di non precisare numericamente l’altezza del pannello e selezionarla nella vista 3D di inserimento dati. A sinistra dello strumento pannelli, due piccole celle facilitano l’inserimento nel progetto; una per inserire pannelli opachi e l’altra per inserire panni con aperture. I passi per eseguire l’operazione sono:

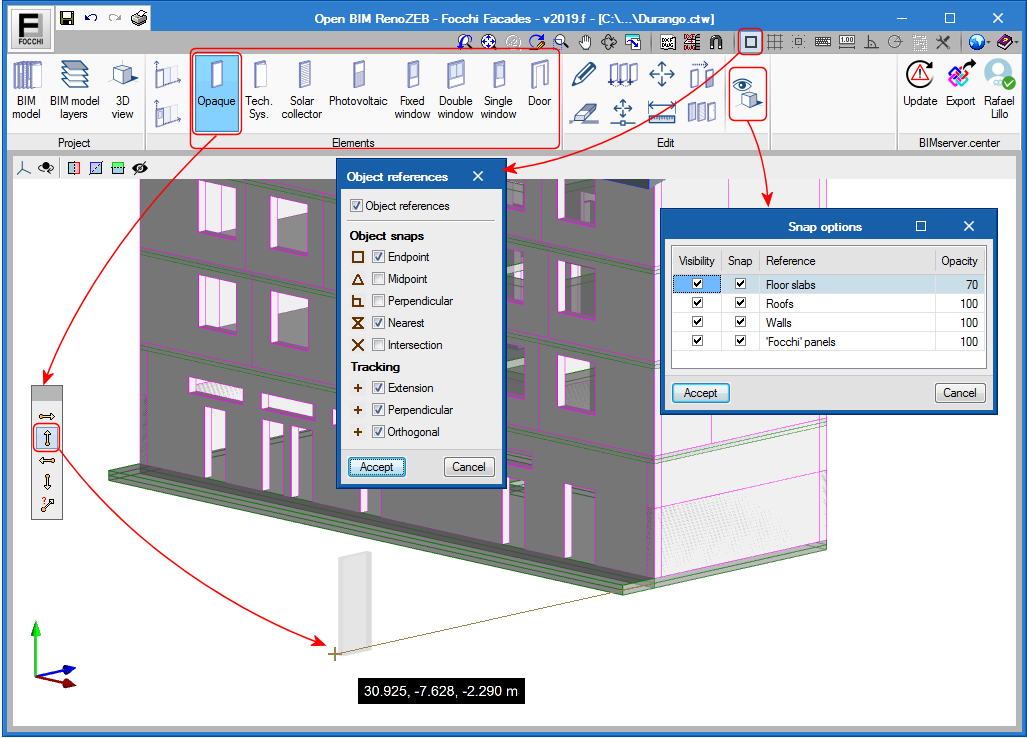

Pannelli opachi
- Selezionare il pulsante per inserire pannelli opachi
- Inserire le caratteristiche del pannello (senza inserire l’altezza)
- Inserire il pannello nella vista 3D:
  - Selezionare nella vista 3D uno degli angoli della facciata sulla quale si desidera inserire il pannello
  - Sezionare nella vista 3D l’altro angolo della facciata
  - L’ordine di selezione dei due angoli inferiori definirà la posizione del pannello rispetto alla linea che unisce i due angoli
- Apparirà una finestra di dialogo, in cui si possono ora modificare i dati introdotti (altezza inclusa)

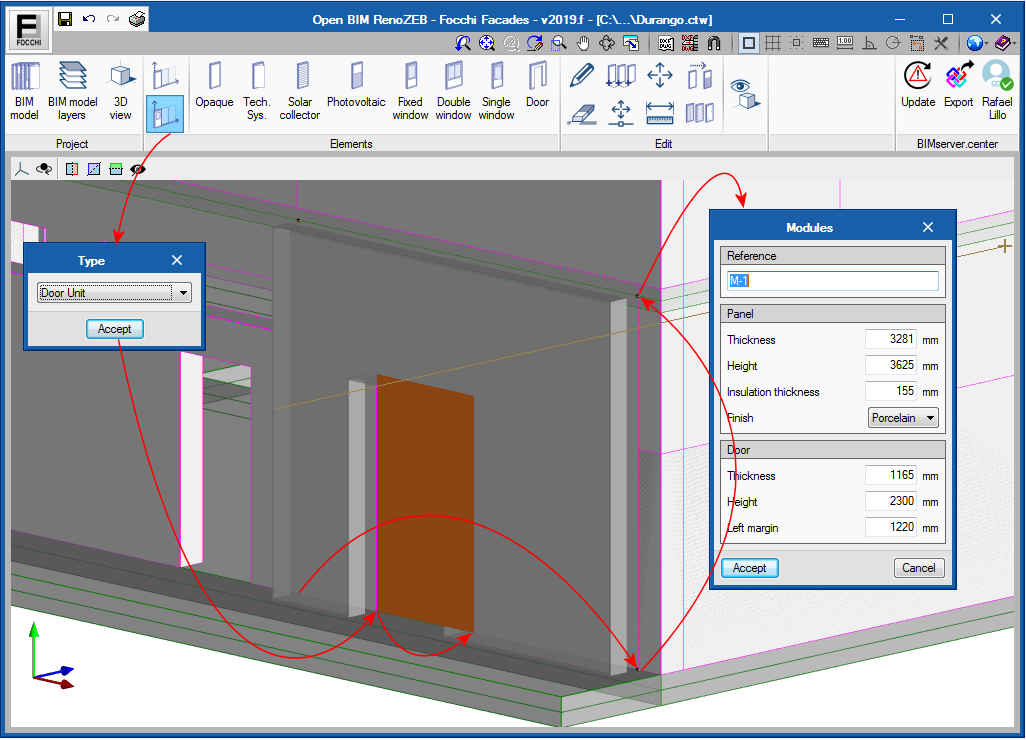

Pannelli con aperture
Lo stesso procedimento, utilizzato per i pannelli opachi, si utilizza per i pannelli con aperture. Qui però l’inserimento avviene con un doppio passaggio, prima si seleziona l’apertura e dopo il pannello:
- Selezionare lo strumento “inserimento panello con apertura”
- Selezionare il tipo di pannello (porta, finestra fissa, finestra apribile...)
- Selezionare i due angoli inferiore del pannello e dopo l’altezza (allo stesso modo di come si farebbe per un pannello opaco).
- Si apre una finestra di dialogo con le caratteristiche del pannello (pannello e apertura) in cui si possono modificare i dati inseriti (inclusa l’altezza del pannello e dell’apertura).

Documenti generati

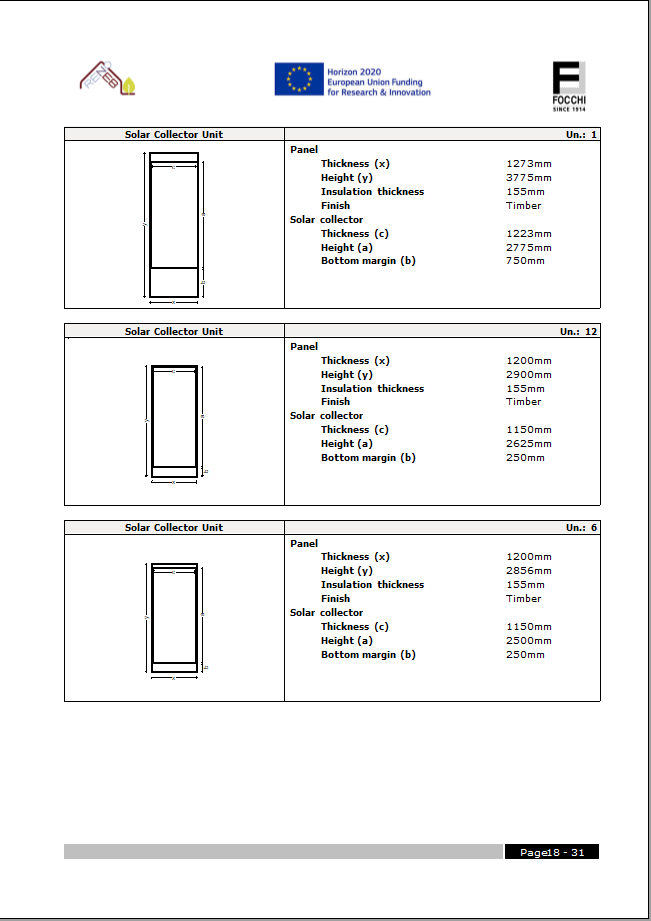

"Open BIM RenoZEB - Focchi Facades" genera un elenco con la descrizione di ogni tipo di pannello utilizzato nel lavoro, le sue caratteristiche e i materiali scelti.

Flusso di lavoro Open BIM

Il software è integrato nel flusso di lavoro Open BIM attraverso la piattaforma BIMserver.center. Attualmente, il software ha il seguente scambio di informazioni con il modello BIM collegato:

Importa
- Vista 3D
  "Open BIM RenoZEB - Focchi Facades" ottiene dal modello architettonico le informazioni sulla copertura, i solai e le aperture esterne. Questi elementi sono visualizzabili nella vista 3D di inserimento dei dati (interfaccia 3D) in modo tale da essere usate da riferimento per inserire i pannelli Focchi.
Esporta
"Open BIM RenoZEB - Focchi Facades" esporta un file in formato IFC che contiene:
- Il modello 3d dei pannelli Focchi in formato GLTF
  Il programma apporta al modello BIM, collegato la rappresentazione 3D dei pannelli Focchi; affinché sia visibile in tutte le viste 3D dei software collegati al modello BIM del progetto.
- I seguenti documenti
  - Computo metrico dei pannelli utilizzati nel lavoro (PDF)

Ulteriori informazioni

Download
BIMserver.center
Lingue disponibili
Inglese.
Licenza d’uso
Software gratuito.
